方案概述
在物聯網的技術體系并考量工程技術數據以及生產經營所需的應用功能下，全面采集與管理，傳輸網絡與設備管理、智能化綜合應用等三方面視為工程技術物聯網系統的總體框架設計，因此在工程技術物聯網系統解決方案則需要建立三個層次的系統架構
應用層：
應用層由數據綜合管理系統、專業應用系統與經營管理應用系統組成。
傳輸層：
該層由信息傳輸與物聯網網絡及設備管理系統所組成。信息傳輸系統是采集控制系統采用無線傳感網、專網和公網無線技術，設備管理系統主要是負責對網絡化的終端設備的狀態和運行情況的監控。
感知層：
物聯網系統感知層主要采用具備五遙物聯網智能終端設備來實現勘探、鉆井、錄井、測井，井下作業等生產相關信息的全面感知，由實時信息采集系統與信息綜合管理系統等組成。同時針對油，氣、水井提供先進的方案。

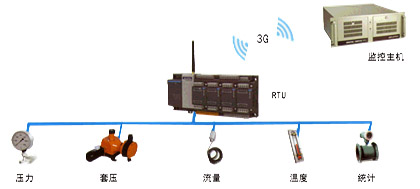

油井監控解決方案
解決方案主要功能是進行采油設備進行全面監控與分析能力，將現場實時信息進行于終端設備做為分析，并將有用的數據透過無線通信方式傳回**。
及時數據監測：
● 井口溫度，井下溫度，壓力，流量，電力分析等
● 統計開采量，用電量，時間統計等
控制開采設備：
● 控制電機電流，頻率，扭力，轉速等
實時告警：
● 油井實時故障報警
● 電壓過壓、欠壓報警
● 電流過流報警

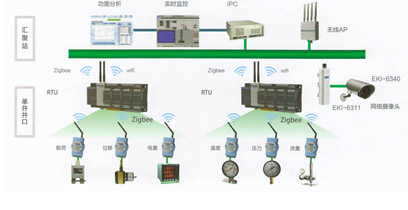

注水井監控解方案
注水井為了掌握配注的壓力控制要求并能使壓力穩定的控制與低限壓力的要求，能使注水量保持平穩；在油壓小于注水井啟動壓力時可實現閥門自動關閉，避免油層回吐,保證了注水井的安全生產。注水井安裝有高壓閥門、壓力表、高壓注水表。所用的注水閥門多為高壓閘閥或截止閥，并進行以下工藝能力：
●控制注水的高壓閥門，閥門在開、關時，存在磨損，特別是在高壓下易導致密封失效，造成滲漏與不安全事故。
●油田注水壓力都在10Mpa以上，部分油田注水壓力超過40Mpa，人工調節極不安全。
●電網波動或注水泵站出現異常，造成注水井壓力的波動，有時會引起注水管線破裂與注水的正常生產。
因此采用智能終端設備來進行壓力與設備運作狀態監控與分析能力，將現場實時信息于終端設備能進行分析，并將有用的數據無線通信方式傳回**。

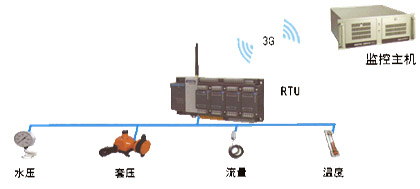

氣井監控解決方案
主要功能是進行氣井的工況實時監控，包括套壓、套壓、流量、溫度等必要的數據，并可采取視頻現場監視，與遠程閥門控制等輔助功能。由于監控系統應用于天然氣管道的生產運行，安全是首要考慮的問題，所以整個系統要求防爆，監控終端主要進行：
●采集油壓、套壓、回壓、溫度、三相流量、有毒氣體濃度、可燃氣體濃度、井下液位等數據
●將現場實時信息于終端設備進行分析，將分析與處理后的數據無線通信方式傳回**
●中控室建置氣井生產實時分析與專家系統軟件對氣井進行實時計算、診斷、優化，已達到更佳的優化方案。
|
