一、概述
智能通用型節電器是一種適用于所有用電系統的節電裝置。采用高科技先進的微處理器和高科技節電材料的獨特設計，串聯在低壓供電主回路中，根據所帶負載多少，相應匹配節電器容量，對所帶負載進行整體節電。
二、產品特點
本產品是采用電磁迭加耦合技術，利用磁化線圈和電流補償線圈的特殊工作原理實現電磁轉換，它是一種高科技高效率節電產品，對供電網絡無干擾。內部涵蓋六種節電功能，將供電系統輸送給用電設備的供電參數予以優化，實時穩壓，快速調節。改善了用電質量，使電力得到充分利用，節能效果顯著、穩定，可延長用電設備的使用壽命，具有節電和保護的雙重功效。
三、基本原理
1、調整過電壓節電
電力供電過程中，由于電網存在峰、谷、平時段，不同時段電壓變化較大。供電部門為了避免輸送過程中的電能損耗和緩解用電高峰時末端用戶的正常用電。往往都是以較高的電壓傳輸，特別是用電低谷時段，電網電壓都普遍偏高。用電設備所承受的電壓都會高出設備的額定電壓，根據電工學原理：功率與電壓是（P=V2/R）平方關系，那么電壓增加時用戶電費（用電消耗功率P）將隨電壓成平方關系上升。多余的電壓不僅不能使設備提高工作效率，反而成為導致設備發熱、縮短壽命、加大電費成本的主要因素。
2、電抗穩流節電
在用電設備中，非線性負載、感性負載的占有比例很高。感性負載的啟動電流是其正常運行電流的3-5倍；由于節電器內含有電抗技術，電流不能突變，所以感性負載啟動時相當于加了一個定值阻抗，限制了感性負載的啟動電流。這一效果，不僅有效節省了有功功率，而且還明顯減少了感性負載因過大的啟動電流造成的沖擊損傷。
3、平衡三相電壓節電
在供配電過程中，由于沿線負載的不同變化，三相電壓不平衡是普遍現象。由于三相電壓不平衡造成零序電流，其中負序電流為動力源上起增大能耗的作用，應予以克服。高效節電系統的特殊設計，實現了三相電磁平衡的效果，所以，消減了三相電壓不平衡程度，有效的節省了電能。
4、抑制浪涌電壓、電流節電
當相鄰供電線路的動力設備頻繁啟動或重載啟動時，都會波及到工作線路上的電壓穩定，使電網中產生浪涌瞬壓、瞬流，導致作用于電度表盤上的力矩突然發生變化，其結果導致電度表對一個系統總的用電量的過度計量，此種過度計量，最高可達20%。通過智能通用型節電器的應用，將從兩個方面切斷瞬變對電度表的階躍沖擊：一是堵截外部的來路，二是切斷內部的回路。從而使電表的計量復歸正常，用多少度電，電表就正常計量多少。
5、功率因數補償節電
高效節電系統是采用了自動跟蹤調整組別的方式來調整各輸出電流與電壓的相位，可提高功率因數6%左右，減少了無功損耗，同時還可根據用戶電路情況加裝必要的電容補償，提高電能使用效率，使節電效果達到最優。
6、消減高次諧波節電
電力系統實際供電過程中，會產生多種高次諧波分量，不僅使感性負載的損耗加大，而且嚴重影響了計量電表的計量精度。高效節電系統自身不產生高次諧波，主機中的阻波陷波電路對高次諧波（特別是3、5、7）有近半數的消減，起到了清潔電網的作用，保證了電度表的計量準確性，從而達到一定程度的節電效果，同時又能保護用電設備。
四、技術參數
1、電壓等級：三相AC380V、(單相AC220V)50HZ±5%
2、工作環境溫度：-40℃～+70℃
3、環境溫度：相對濕度90%以下，無水珠凝露
4、外殼防護等級：IP32
5、絕緣電阻：電源端外殼≥100MΩ（500VDC）
6、絕緣耐壓：電源端外殼2500VAC，1min，1mA
7、自身能耗：≤0.3%
8、節電率：10%～30%
9、自動轉換用電狀態，設有安全旁路裝置
10、主機絕緣等級：F級，設計使用年限：15年
五、規格型號
|
產品型號 |
額定電流（A） |
箱體尺寸（寬W*厚D*高H） |
安裝尺寸（W*D），孔徑 |
|
ZD30060 |
20-60 |
500*400*800 |
300*360，Ф10 |
|
ZD30100 |
60-100 |
500*400*800 |
300*360，Ф10 |
|
ZD30150 |
100-150 |
650*500*1200 |
450*460，Ф12 |
|
ZD30200 |
150-200 |
650*500*1200 |
450*460，Ф12 |
|
ZD30350 |
200-350 |
700*500*1200 |
500*460，Ф12 |
|
ZD30500 |
350-500 |
700*500*1200 |
500*460，Ф12 |
|
ZD30600 |
500-600 |
800*600*1200 |
600*560，Ф12 |
|
ZD30800 |
600-800 |
1000*800*1600 |
800*760，Ф14 |
|
ZD31000 |
800-1000 |
1000*800*1600 |
800*760，Ф14 |
注：特殊規格及要求可以訂貨

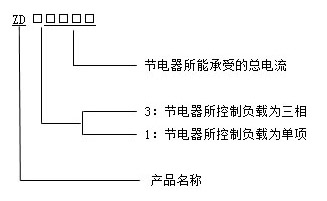

六、型號說明
七、適用范圍
政府機關、寫字樓、商場、賓館、學校、酒店、銀行、藥業、醫院、廣場、車站、地鐵站、機場、部隊、港口碼頭、倉庫、各類型工礦企業等。
|
