一、概述
為更好的提高路燈管理水平，中大在多年研發現有監控管理系統的基礎上，開發的路燈單燈控制系統采用物聯網架構，實現了對單盞路燈的實時在線監控和按需照明，滿足了路燈精細化管理的需求。經實踐證明，該系統節能效果顯著，極大地促進了路燈監控管理的現代化水平。
該系統包括道路照明監控管理調度**、通信網絡、遠程智能控制終端及單燈節能控制器等部分，具有遙控、遙測、遙調、遙訊等功能，是一個集監測、控制與節能于一體的管理平臺，在路燈設施日常管理維護、安全運行與節能控制等方面起到了重要的保障作用。
二、特點
◎通過物聯網控制路燈單燈監控系統，實現科學精細化管理，遠程控制單個燈的開關、檢測燈具的工作狀態，從而省去路燈巡檢工作。
◎云端控制技術，無需服務器、控制軟件等進行投入，節約投入成本，同時減少服務器的維護成本。
◎支持平板電腦、PC終端、智能手機等聯網終端對城市照明進行遠程控制，操作便利，可以隨時隨地對照明系統進行管理。
◎監控系統各種告警功能設置，隨時隨地了解道路運行狀況，可減少值班人員工作量。
◎操作權限設置，防止監控系統混亂管理，控制與維護權限分開，防止錯誤控制及提高路燈的正常使用。
◎地圖顯示亮燈情況，實時監控照明系統運行情況，當路段出現問題時可以準確定位燈桿編號。
◎在適宜地段、時段進行“隔燈亮”控制，以期取得顯著的節能效果。
◎提高路燈電纜被盜報警的準確率，有效遏制或減少電纜被盜現象的發生，大幅度減少經濟損失。
◎完全實現了“按需照明”,與節電柜配合節電率分別可達20%-35%,效果良好。
◎及時準確的掌控城市照明線路及單燈運行狀況，操作簡單，運行可靠，是管理者掌握全局的**選擇。
三、主要功能
|
|
功能 |
描述 |
|
1 |
遙控：按時間曲線和光照度由監控**計算機統一自動控制（群控）各支路控制器路燈和亮化（全夜燈、半夜燈、廣告燈、景觀燈）的開/關，并能實現自動和手動遙控、分組控制等功能。 |
監控**設置了群組控制可以對各個支路控制器、單燈控制器進行分組，然后對各個組進行開關燈以及模式轉換等操作，也可實現對單個支路控制器、單燈控制器自動和手動開關燈。 |
|
2 |
遙測：按設定的時間周期自動巡測（2秒鐘一個支路控制器）或隨機手動檢測各支路控制器路燈和亮化線路的電流、電壓、功率、功率因數、用電量等工作參數。 |
監控**有自動巡檢功能，可以對每個支路控制器、單燈控制器進行多線程巡視檢查，將具體信息可以顯示在監控**界面中。 |
|
3 |
遙信：能隨時獲取各支路控制器的報警信息和繼電器狀態。 |
監控**設置了小斷路器跳閘和電纜被盜的上報信息，支路控制器可以主動上報到監控**。 |
|
4 |
遙調：實現與配電柜和單燈的調壓、節能設備對接。 |
監控**發送命令給支路控制器，支路控制器與配電柜里面的節能控制器相連，調壓，已達到節能的目的。 |
|
5 |
多種故障的聲光和語音報警，并可發送手機短信。 |
如果出現電纜故障，白天亮燈，夜晚關燈，供電系統停電，電壓缺相，保險絲熔斷，開關跳閘，電壓上限，電壓下限，電流上限，電流下限，通信失敗，無網絡連接等相關故障，在預先設置的情況下，監控**可以發送短信進行告警。 |
|
6 |
自適應計算亮燈率，采集精度優于1%。 |
亮燈率真正做到按照亮燈數量的比率進行計算，精確度高。 |
|
7 |
對路燈和亮化燈進行功能分組，分別為工作日、雙休日、節假日、重大節日運行等提供多套控制方案。 |
監控**設置了多種工作方式，我們可以根據不同的時間地點的要求進行工作方式的轉換，方便實用。 |
|
8 |
無線控制和自身控制相結合，確保無線通信不暢時正常開關燈。 |
在每個支點控制器和單燈控制器中我們都預先設置了正常的開關燈時間曲線，當監控**與支點控制器或者單燈控制器發生通信故障時，確保正常開關燈。 |
|
9 |
半夜燈、時段燈功能，節能增效，且各支點控制器、單燈控制器的開關燈時間可調。 |
監控**針對不同的時段，進行路燈模式的轉換，達到節能的效果。 |
|
10 |
動態顯示各支路控制器路燈和亮化燈工況和參數，操作非常簡便。 |
在監控**界面中，我們可以直接看到各個支路控制器的工作參數，以及運行狀況。 |
|
11 |
數據存儲、查詢和各種報表打印。 |
在監控**中，我們可以直接將巡檢報表，及時故障報表，分類故障報表，亮燈率報表，電能遠傳報表等打印出來，方便管理人員使用了解。 |
|
12 |
GPS衛星自動校時。 |
監控**設有GPS校時模塊，以便對監控系統進行準確的校時。 |

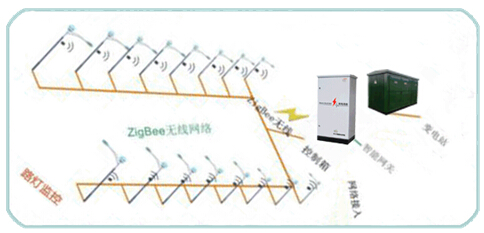

四、示意圖
五、技術參數：
輸入電壓：180V～265V
輸入功率：260W～500W
效率：95%
工作濕度：95%
工作溫度：-40℃～ +65℃
過溫、過壓、欠壓保護
結構：獨立式半透明防水外殼
|
