一、 產品概述
YLM路燈節電保護裝置柜是依據中國路燈照明特點，設計開發的路燈節電產品，該產品利用微電腦控制的補償變壓器無諧電磁調壓技術、數字控制技術，以及具有自主知識產權的專用節電優化控制軟件、動態調節優化氣體放電燈的供電運行環境，從而達到延長燈具使用壽命和節約電能的雙重功效。
二、性能特點
1、自主開發的專用控制軟件，通過電磁補償調控技術對路燈的電流進行有效的調配，輸出純正弦波，真正電磁兼容，對電網無任何污染，性能穩定。綜合節電率可達20%以上。
2、根據負載使用工況，在保障路燈正常使用情況下，大幅降低路燈的能耗。同時顯著延長燈具使用壽命。
3、全壓啟動延時投切：全壓啟動完成后，通過嵌入式軟件控制技術，自動進入節電狀態運行，避免已老化燈具啟動困難。
4、安全性能高：引用“**安全”的設計理念，主機絕緣等級采用F級，自身過載能力強，無需風扇散熱，使主機始終處于靜態工作狀態，產品可以在-40℃～70℃寬環境溫度下穩定工作，具有極高的安全性。
5、可靠性強：已通過十多年的實踐使用檢驗�？煽康匿撝茪んw、電磁防護功能、保護功能、冗余功能、互鎖控制邏輯電路等，確保了產品的可靠性和穩定性。
6、防護等級高:設計先進，外形美觀大方，設有防銹隔離層、室外風雨漆面經八道工序涂裝處理，符合GB4208標準中IP33的防護等級，適應于室內及室外多種環境下安裝使用。
7、節電/市電雙回路切換，在節能系統有異常情況發生時，自帶旁路系統保證路燈照明系統正常持續工作。
8、路燈節能系統安裝簡單、維護方便，設備安裝時無需更改用戶照明系統的原有線路。
9、預留可拓展接口：無線通訊、監控功能，節能系統預留可擴展的RS232、RS485無線傳輸接口，配以監控模塊就能將節能系統進行組網，多臺設備集中管理，真正實現三遙功能。
三、工作原理
采用領先的無諧電磁調壓技術、三相磁平衡技術、數字控制技術優化供電參數，調整剩余電壓及過電流，使饋送給路燈的電壓電流為最適宜值。根據電工學原理（P=U2/R，假設路燈的阻抗為R，則燈光功率的消耗與電壓的平方成正比； f%=（1-U12/U2）×100% ，f%為有功節電率，U1為節電輸出電壓，U為電網電壓）可以**程度的降低照明系統的無功電耗，提高負載的用電效率，在保持照度不受任何影響的前提下既實現了高效節電又大大延長了燈具壽命，同時人工維護費用也相應減少的多重效果。
四、YLM技術參數
1）電壓等級：三相AC380V、單相AC220V
2）電源頻率：50HZ±5%
3）工作環境溫度：-40℃～70℃
4）環境溫度：相對濕度90%以下，無水珠凝露
5）外殼防護等級：IP33
6）絕緣電阻：>5MΩ
7）絕緣耐壓：2500VAC，1min
8）過載能力：110%額定電流自動旁路；130%額定電流過流保護
9）連接方式：串聯在電路中使用
10）設計節電率：20%以上
11）設計使用年限：15年
12）主機絕緣等級：F級
五、YLM優路明系列規格型號
|
產品型號 |
標稱容量（KVA） |
額定電流（A） |
箱體尺寸
（寬W*厚D*高H） |
安裝尺寸
（W*D），孔徑 |
|
YLM30090 |
20 |
30 |
500*400*800 |
300*360, Ф12 |
|
YLM30150 |
35 |
50 |
500*400*800 |
300*360, Ф12 |
|
YLM30300 |
70 |
100 |
650*500*1200 |
450*460，Ф12 |
|
YLM30450 |
100 |
150 |
650*500*1200 |
450*460，Ф12 |
|
YLM30600 |
135 |
200 |
650*500*1200 |
450*460，Ф12 |
|
YLM30750 |
165 |
250 |
650*500*1200 |
450*460，Ф12 |
|
YLM30900 |
200 |
300 |
700*600*1300 |
500*560，Ф12 |
|
YLM31050 |
250 |
350 |
700*600*1300 |
500*560，Ф12 |
|
YLM10050 |
10 |
50 |
500*400*800 |
300*360，Ф12 |
|
YLM10100 |
20 |
100 |
500*400*800 |
300*360，Ф12 |
|
YLM10150 |
30 |
150 |
650*500*1200 |
450*460，Ф12 |
|
YLM10200 |
40 |
200 |
650*500*1200 |
450*460，Ф12 |
|
YLM10300 |
65 |
300 |
650*500*1200 |
450*460，Ф12 |

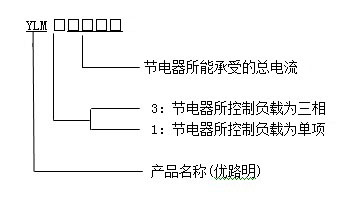

六、YLM型號說明
七、YLM應用領域
城市路燈、高速公路、橋梁、隧道、碼頭、居民社區、廣場等。
適用的燈具類型：高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等所有氣體放電式照明燈具。
|
