一、 產品概述
路燈節能保護一體化控制系統是本公司一款已通過多年實踐檢驗的高端產品，是集節能裝置、“四遙”系統及控制柜于一體的綜合路燈配電柜。不但能滿足路燈全部智能化控制的要求，又能達到節能降耗的效果。除了具有路燈、照明穩壓節電保護裝置（柜）的全部功能外，還具有遙控、遙測、遙訊、遙調（及遙視）等五大功能。
二、產品特點
●節能部分：采用電磁迭加穩壓技術，以及通過國家權威認證、自主知識產權的專用節電優化控制軟件。動態調節供電線路工作狀態，自動跟蹤電網波動，動態的調整優化供電參數，達到節電、保護及延長設備使用壽命的多重效果。
在對路燈進行智能化節能管理的同時，節電率可達20%-40%，延長設備使用壽命1.5-2倍，實現了綠色環保。由于路燈節電設備輸出的是正弦波，本身不會產生諧波，從而避免對敏感電子設備和高端照明燈具的諧波干擾。獨立靜態自動旁路，具有極高的安全可靠性。適用于各種類型、檔次的燈具使用。
●四遙部分：由一個監控管理**與多個照明監控終端組成，**可以容納9999個路燈監控點。用戶可以通過一個監控管理**進行高效、可靠、全方位的控制與管理。系統可根據當?shù)氐慕?jīng)緯度以及光照度，自動跟綜日出日落時間，自動遙控開、關燈時間，并對采集的數據進行分析、判斷路燈運行情況，自動計算亮燈率等。
兼容有線和無線通訊方式（主要有GPRS、3G、網絡、光纖等）實現遙測、遙信、遙控、遙調、點亮率統計及監測電流、功率、電壓、功率因數等功能。任何有計算機和網絡的地方經過授權都可以集中遠程監控和管理。
●控制柜部分：采用黃金分割比設計，城市裝飾效果好，美觀大氣。引用汽車工藝制造，模塊化整體烤漆，防護層耐久，底座帶有防銹隔離層，室外風雨漆面經八道工序涂裝處理。內部安裝負載開關3P斷路器（16A-250A）六臺及總開關接觸器等。

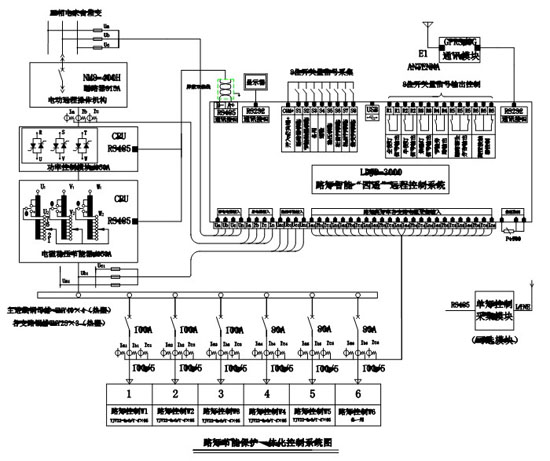

三、產品系統圖

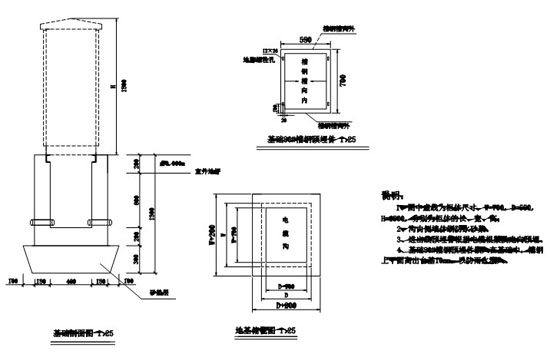

四、現場安裝圖
五、產品型號選型表
|
產品型號 |
標稱容量（KVA） |
額定電流（A） |
箱體尺寸
（寬W*厚D*高H） |
安裝尺寸
（W*D），孔徑 |
|
ZD30150 |
35 |
50 |
650*500*1200 |
450*460,Ф12 |
|
ZD30300 |
70 |
100 |
700*550*1650 |
500*510，Ф12 |
|
ZD30450 |
100 |
150 |
700*550*1650 |
500*510，Ф12 |
|
ZD30600 |
135 |
200 |
700*550*1650 |
500*510，Ф12 |
|
ZD30750 |
165 |
250 |
700*550*1650 |
500*510，Ф12 |
|
ZD30900 |
200 |
300 |
700*550*1650 |
500*510，Ф12 |
|
ZD31050 |
250 |
350 |
800*550*1700 |
700*510，Ф12 |
|
ZD31200 |
300 |
400 |
800*550*1700 |
700*510，Ф12 |
|
ZD10050 |
10 |
50 |
500*400*800 |
300*360，Ф12 |
|
ZD10100 |
20 |
100 |
650*500*1200 |
450*460，Ф12 |
|
ZD10150 |
30 |
150 |
650*500*1200 |
450*460，Ф12 |
|
ZD10200 |
40 |
200 |
700*550*1650 |
500*510，Ф12 |
|
ZD10300 |
65 |
300 |
700*550*1650 |
500*510，Ф12 |

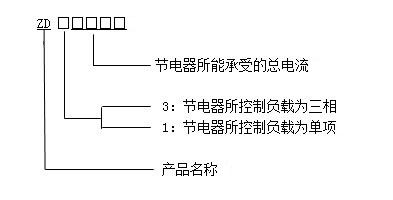

六、產品型號說明
七、應用領域
市政照明——城市路燈、高速公路、隧道、橋梁、城市亮化工程等；
交通照明——鐵路、車站、碼頭、公路、地鐵站、機場等；
公共照明——銀行、醫院、學校、廣場、小區、廠礦、奧體中心、旅游景點等；
商業照明——大型商廈、購物中心、會展中心、賓館、酒店、大型廣告牌、地下停車場等；
|
