1、產品概述

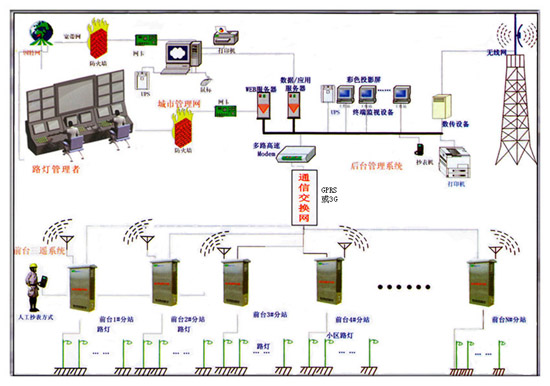

中大路燈遠程監控管理系統以先進的通信網絡、計算機控制技術、城市電子地圖技術為基礎，采用具有自主知識產權的專用組態軟件，通過自行研發制造的監控終端，實現城市照明遠程監控和集中管理，實時掌握照明系統的運行狀況、快速發現照明系統故障、有效解決人工巡檢的不足，提高城市照明管理水平，增強城市照明的可靠性和可控性，提升了路燈照明系統的工作質量。
2、主要先進功能
⑴分組自動和手動遙控
系統采用天文臺日出（關）日落（開）控制方案，自動遙控開/關路燈；也可手動遙控開/關操作。監控終端具有路燈、景觀燈和節日燈同時控制功能。通過終端也可對安裝單燈控制器的單盞路燈進行開關控制。在路燈檢修或特殊情況下，可實現白天亮燈。
⑵自動巡測、手動巡測和選測
調度端能按設定的時間周期自動進行巡測�？梢远〞r或隨機地遙測全部子站的工作狀態。操作者也可隨時手動巡測和選測各監控終端及監控終端的電壓、電流、有功功率和功率因數等電量數據、開關信息以及各終端的其它開關量輸入數據。
⑶報警處理
當監控終端和單燈控制器主動報警或調度端在巡測時發現有數據異�；虍�(dāng)發生外人打開強電控制箱門時中控室微機自動發出語音報警、自動存盤并在地圖上顯示相應的位置和故障類型，在電子地圖顯示相應位置，并轉移*相關人員的手機上及生產管理軟件上。
⑷自動計算相應數據
系統能根據采集的現場運行參數自動計算相應數據，如亮燈率數據等，并存盤備查。
⑸獨立運行
當中控室微機或通信線路發生故障時，終端會根據預先設定的程序自動運行，如路燈的自動開關燈、自動運行等。
⑹監控終端斷電運行
監控終端內裝有不間斷電源，具有斷電運行功能，能在供電線路斷電時及時告警，使有關部門在第一時間獲知并搶修，同時具有防盜報警功能。
⑺衛星自動校時系統（GPS）
運用全球衛星定位系統與計算機技術，實現對系統的準確校時，保證前置機和監控終端時鐘的準確性與一致性。
⑻遠程實時查詢
通過因特網，實現微機或智能手機通過GPRS/3G網方式遠程實時查詢與控制，查詢內容包括各終端的**以及歷史數據和故障情況，實現異地遠程接入訪問。
⑼查詢打印
路燈監控系統根據當?shù)氐乩斫?jīng)緯度編制了全年365天的開/關燈路燈時間曲線，可以對各監控終端任意定時數據和年、月、日統計數據進行查詢，顯示的表格、曲線圖、直方圖均可打印。
在路燈監控的主畫面上，用鼠標單擊“開關燈時間曲線”按鈕可以按月顯示全年中每**的關燈和開燈時間表及曲線�？梢詫θ我�**的實際開關燈時間、日出日落時間等記錄進行查詢。“開關燈時間曲線”可根據具體使用情況設定上下波動范圍。
3、系統主要技術指標
系統**容量：1個主站；9999個監控點。
終端設備體積小型化，在交流斷電后運行10小時以上，并具有遠程復位功能。
工作環境溫度：監控終端為-40℃～+55℃，主臺-5℃～+40℃。
數據采集精度：為了保證亮燈率的統計精度，交流電流、電壓采集精度優于1%。

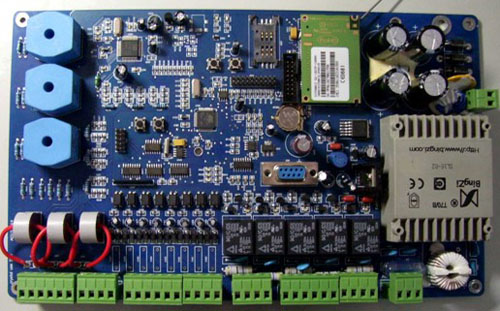

4、路燈監控終端的組成
用于路燈監控系統的照明監控終端既是上級控制**的遠程測控單元，又自成體系，當通信失敗時，具有自我運行的能力，它的可靠性尤為重要。
● 軍品級時鐘芯片，在斷電后仍可運行三年以上，確保時鐘的精確。
● 按照國際工業PLC標準進行整體模塊化設計，美觀、實用、安裝調試方便；
● 金屬屏蔽外殼，有效降低電磁干擾；
● 采用德國phoenix插拔式接線端子，現場接線特別容易；
● 內部集成TCP/IP協議，可以方便連接Internet，可以廣泛應用不同的行業領域。
