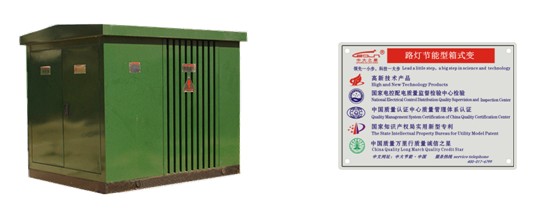

一、產品概述
網絡化節能型路燈箱式變電站主要由高壓進線單元、高壓計量單元、高壓接觸器單元、節能變壓器單元、低壓無功補償單元、智能節能控制單元等按一定的接線方式組成的工廠預裝型配電系統。具有成套性強、體積小、占地少、能夠深入負荷**、占地面積通常僅為常規變電站的1/3，提高供電質量、節約電能、減少能耗、縮短建設周期、對環境適應性強、安裝使用方便、運行安全可靠等一系列特點。
二、產品優勢
● 使路燈變壓器空載損耗降為零，很好的解決了白天不亮燈時，變壓器還空載運行浪費電能的弊端。并通過了國家配電設備質量監督檢驗**的檢驗。
● 城市裝飾效果好，美觀大氣。引用先進的汽車工藝制造，模塊化整體烤漆，防護層耐久。
● 采用德國設計理念，人性化設計，體積小，占地少，減小了對景物的影響。高度不影響行人視線，順乎世界潮流發展。
● 智能化“四遙”功能，具有將監測、遙控、遙調、通信、報警、保護、溫度測量、遠程計量抄表等融合起來統一管理的特點。
● 通過電壓互感器二次側直接提供220V電源，為高壓接觸器提供不間斷的操作電源，在高壓斷電的情況下，由UPS提供操作電源。
● 黃金分割比的設計，特殊的屋頂整體化制造及箱體模塊化安裝，既便于拆卸組裝，又方便更換損壞的部件。
三、主要技術參數
■高壓側額定電壓：6KV - 12KV
■低壓側額定電壓：400V/230V，50Hz
■額定容量：50 kVA、100 kVA 、160 kVA 、250 kVA 、315kVA
■調壓范圍：相電壓175 V -250V，線電壓303V-433V
■穩壓靈敏度：±2%-2.5%
■過電流強度：100倍額定電流持續0.3秒
■過負荷耐量：2倍額定電流2分鐘
■控制模式：就地控制、遠程四遙管理控制
■電源電壓：AC220V
■環境溫度：-40℃～+55℃
■變壓器：干變、油變均可采用
■特殊使用條件請與制造廠協商解決。
四、結構特點
■箱體全部采用模塊化設計，功能豐富，配置靈活，箱體裝配采用緊固件連接方式，其工業化的生產省時省力，設備制造容易
■箱體各部件內外表面均經過特殊的噴涂工藝處理，防紫外線處理，可耐極強的腐蝕，并能保證20年的使用壽命
■獨特的一體化屋頂結構，抗凝露和防塵防濺結構
■優化高效的全自然通風結構和迷宮式進風口，保證外殼級別為10級
■可移開式外殼，使設備升級方便靈活
五、中大標準方案圖

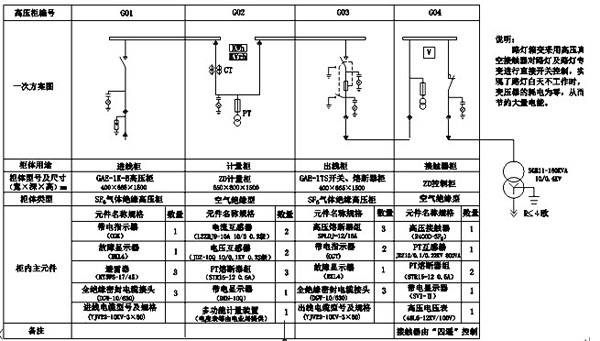

■高壓系統方案圖
