一、概述
帶開關電纜分支箱是全密封、全絕緣的高可靠性產品，一次帶電部分密封在SF6氣體的不銹鋼氣箱內，氣箱以外帶電部分均采用可觸摸式復合絕緣電纜接頭進行連接，不受高海拔、多鹽霧和潮濕污穢等環境的影響，具備高可靠、免維護、適應性強、占地小等特點。

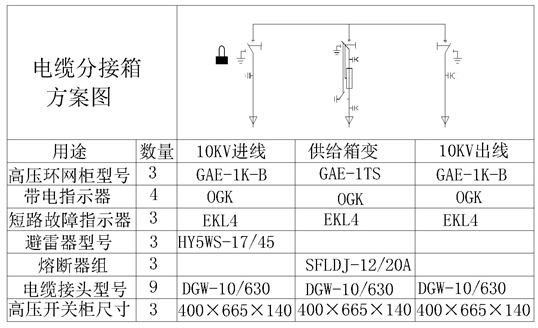

本產品適用于城網、農網，路燈配電、高速公路，石化、鐵路、大型工礦配電工程，箱體內一次方案可按用戶需求進行設計，二次保護（可加裝）采集每個回路的短路、接地、溫度、電流、電壓信息通過GPRS組網的方式將信息上傳到運行**，進行監控和保護。額定頻率：50/60Hz,額定電壓：6kV- 12kV，額定電流：630A及以下。
二、特點

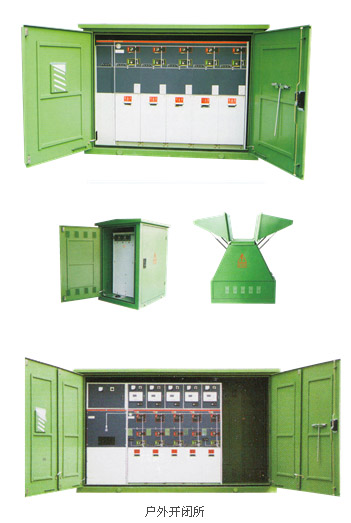

帶開關電纜分支箱（戶外開關站）系列有SF6氣體全絕緣的開關柜和箱體構成，其具有以下特點：
重量輕，美觀大方；
具有IP33的防護等級；
具有良好的隔熱、通風效果。
三、規格
適用于三組以下柜組合
L*W*H=1350*1000*1650*(2150)mm
適用于四組柜組合
L*W*H=1700*1000*1650(2150)mm
適用于五組柜組合
L*W*H=2000*1000*1650(2150)mm
適用于六組柜組合
L*W*H=2300*1000*1650(2150)mm
適用于計量柜+四組柜組合
L*W*H=2300*1350*2050mm
適用于計量柜+五組柜組合
L*W*H=2700*1350*2050mm
適用于四組柜+計量柜+兩組柜
L*W*H=3000*1350*2050mm
我公司提供以上標準的戶外開關站。

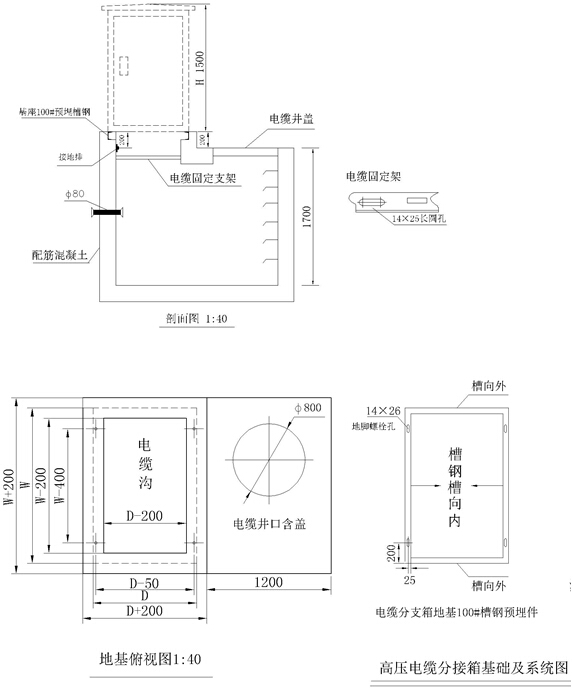

四、基礎示意圖

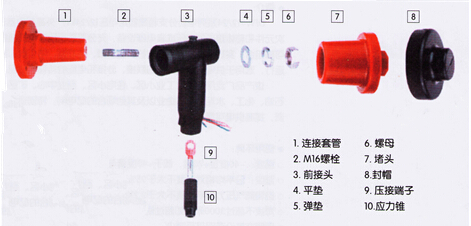

五、電纜接頭安裝方式如下圖：
|
