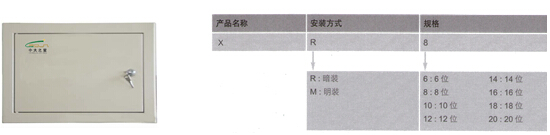

選項指南

注:位數是指18mm的倍數,(18mm是小開關的寬度)。
技術參數 ■ 額定工作電壓:230/380V AC ■ 短時耐受電流:4.5kA ■ **額定工作電流:100A ■ 箱體材料: □全金屬箱體,采用冷軋鋼板制造,表面采用靜電噴塑處理,堅固耐用,極強耐腐蝕性,金屬門可開啟180° ■ 安裝及布線: □ 底箱上下有敲落孔,便于進出線。 □ 底箱與導軌間有間距,滿足客戶底部布線需求 □ 可在垂直方向調整導軌深度,準確安裝。 ■ 符合標準:GB17466-2008 ■ 防護等級:IP30 外形及安裝尺寸

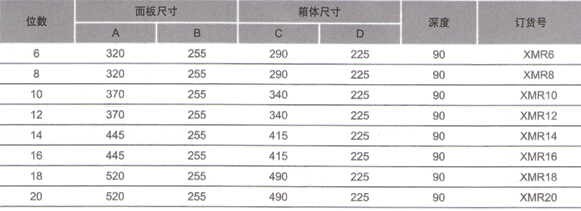

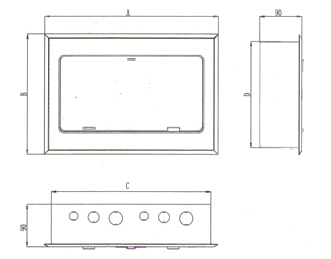

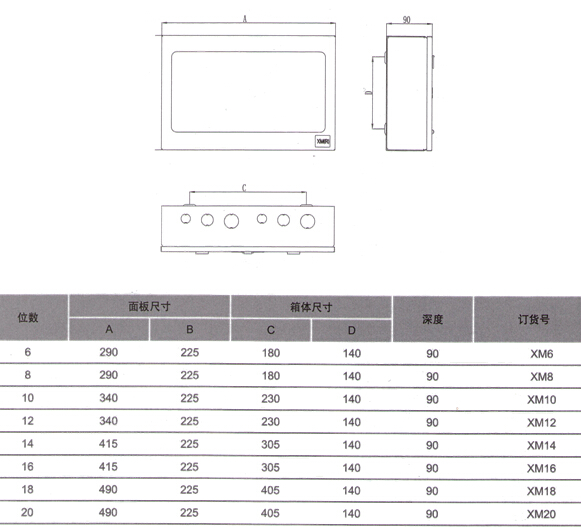

外形及安裝尺寸

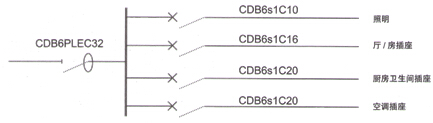

XM(R)配電箱應用示例 XM(R)產品在底箱與面板均焊接有標準接地螺栓,**匹配戶內配電箱為XM系列10回路暗裝箱,內部安裝斷路器。

|
