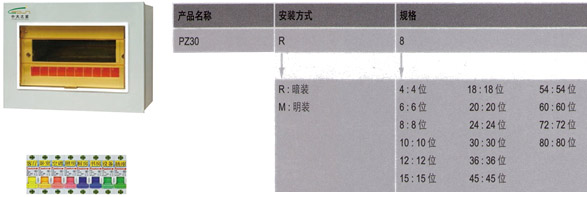

選項指南
注：位數是指18mm的倍數，1位寬度是18mm(18mm是小開關的寬度)。
技術參數
■ 額定工作電壓：230/400VAC
■ 短時耐受電流：4.5kA
■ **額定工作電流：100A
■ 透明門，向上開啟90°
■ 箱體材料：
□ 透明門采用阻燃工程塑料，防火自熄，顏色為棕色（PAL8001）
□ 面板采用冷軋鋼板材料，表面靜電噴塑，堅固耐腐蝕，顏色為卵石灰（RAL7032）
□ 底箱采用冷軋鋼板制造，內折邊設計。表面采用靜電噴塑處理，堅固耐用，具有極好的耐腐蝕性。
■ 安裝及布線：
□ 底箱上下有敲落孔，便于進出線。
□ 底箱與導軌間有間距，滿足客戶底部布線需求。
□ 可在垂直方向調整導軌深度，準確安裝。
■ 符合標準：GB17466-2008
■ 防護等級：IP30

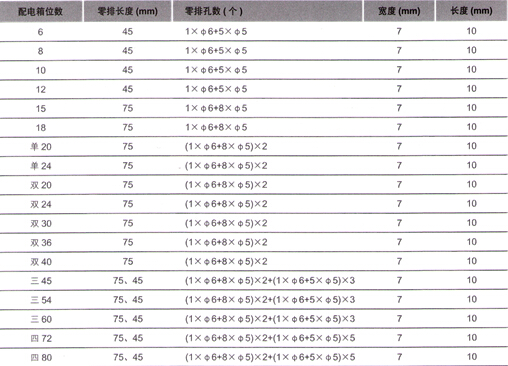

零排端子主要參數

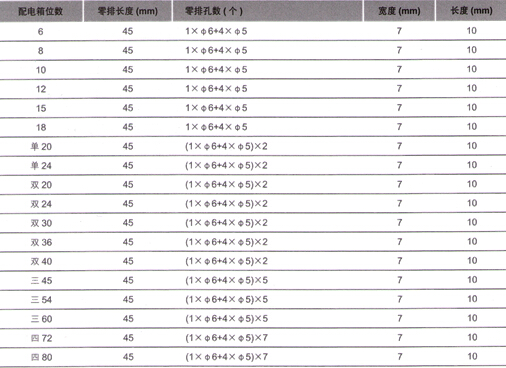

地排端子主要參數
注：明裝箱體和暗裝箱體接地排和零線排配置相同。

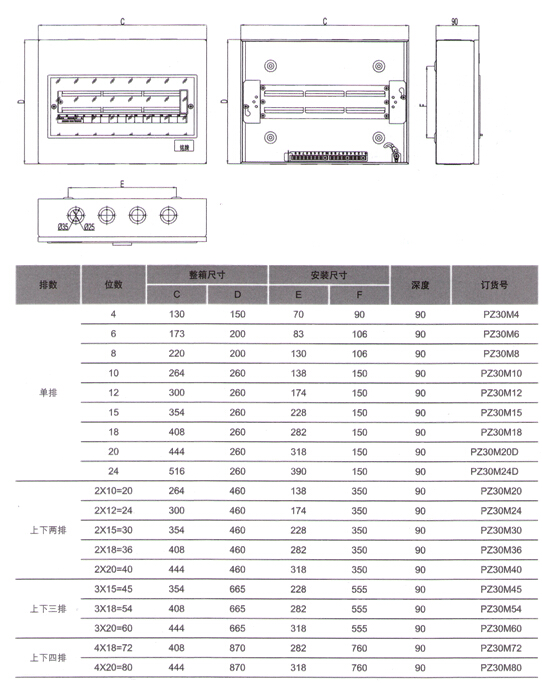

外形及安裝尺寸

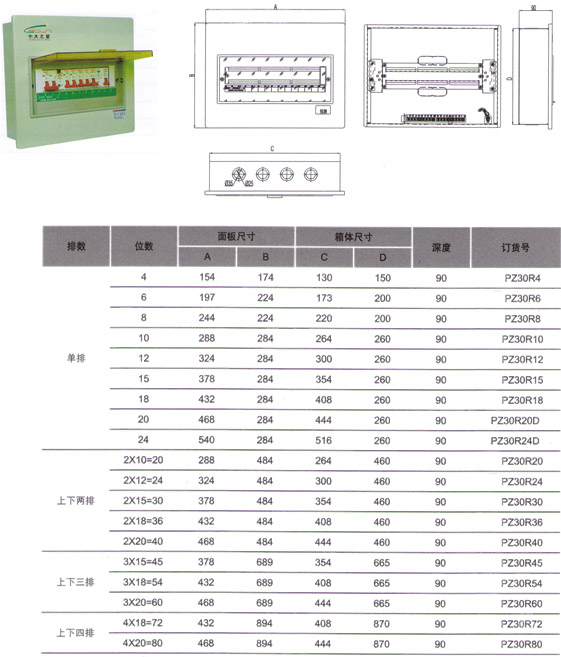

外形及安裝尺寸

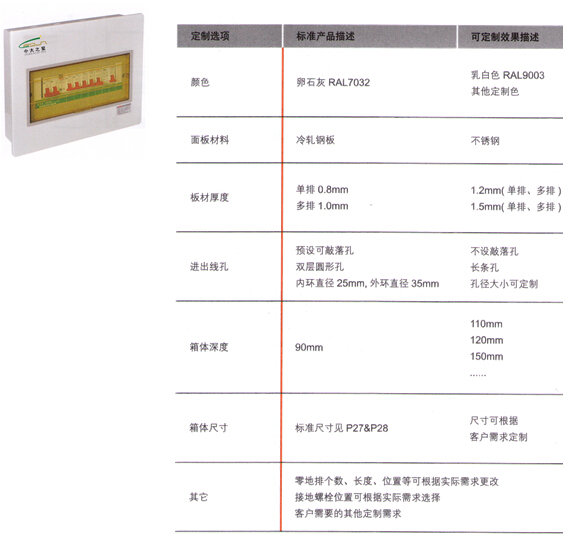

定制選項
PZ30配電箱應用示例
某住宅小區，以其中某一建筑兩居室和三居室為例，戶內配電箱為PZ30系列12回路暗裝箱，內部安裝系列斷路器。

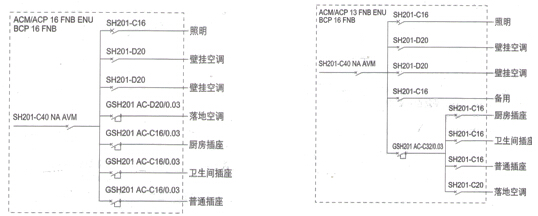

適用戶型：兩居室
方案一 方案二

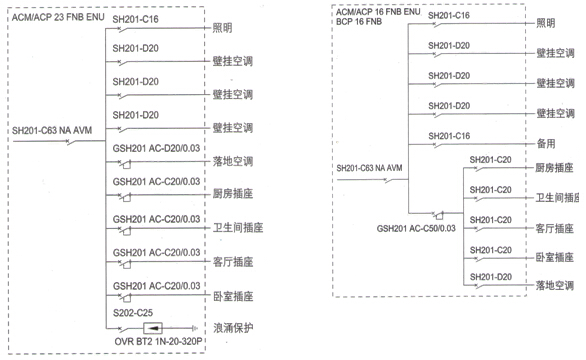

適用戶型：三居室
方案三 方案四
PZ30產品以其堅固耐用的結構以及成本優勢，除廣泛用于各種經濟型建筑的戶內照明外，亦被大量使用于各種工程現場，實現臨時用電保護功能。
|
