 一、概述
XL-21型交流低壓動力配電箱適用于：石油、化工、冶金、礦山、電力、輕紡、建材、機械加工、交通運輸、商廈、賓館、飯店的動力、電機控制、照明等電力用戶交流50（60）HZ，額定工作電壓380（400）V的場合。
執行標準
本產品符合IEC439-1，GB7251.1-2006《低壓成套開關設備》的標準規定。我公司生產的該項產品通過了國家3C認證。
二、結構特點

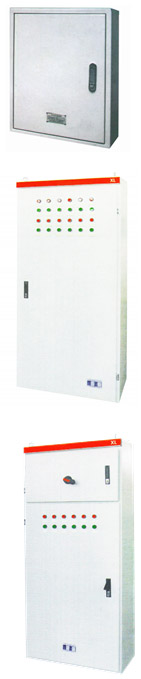

XL-21型低壓動力配電箱系封閉式，外殼用鋼板彎制而成，開關操作手柄于箱前上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示匯流母線的電壓。可靠墻安裝，屏前檢修。本配電箱均采用國內自行設計的型組件、具有結構緊湊、檢修方便、線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。
箱內電器安裝選用條梁式及條板式安裝方式，可靈活組合方案，安裝靈活緊湊、通用性大，易于實現安裝構件的標準化�？杉友b母線室，可選用多臺方案并列使用。
三、工作環境條件
1.周圍空氣溫度不高于+40℃，不低于-25℃，并且在24小時內其平均溫度不高于+35℃。
2無爆炸性氣體、腐蝕性氣體及導電塵埃。
3.相對溫度在**溫度為+40℃時不超過50%，在較高溫度時允許有較高的相對濕度，例如+20℃時為90%。
4.海拔高度不超過2000m。
5.在運輸和存儲的過程中的溫度可在-25℃~+55℃范圍間，在短時間內（不超過24h）不超過+70℃。
四、產品型號及含義

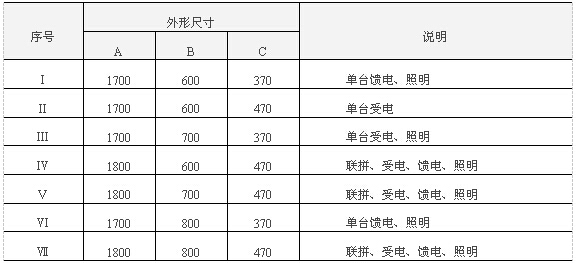

五、主要技術參數
 六、安裝及使用維修
1.動力柜檢查合格后方可裝箱運輸。當產品抵目的地后，首先檢查裝箱是否完整。若動力柜不是立即安裝使用者，應將產品存放在干燥清潔之處。
2.動力柜可按安裝圖進行安裝�；A(chǔ)槽鋼及螺釘由用戶自備，如系電纜出線，則用戶除埋好基礎槽及底腳螺栓外尚須開具電纜溝。
3.動力柜經安裝或檢修后，在投入運行前必須進行下列項目的檢查和試驗：
a.檢查內部電器設備和線路是否符合原理圖；
b.檢查并操作開關數次，是否靈活正常；
c.檢查并試驗所有的表計及繼電器動作是否準確。
七、產品出廠配備
制造廠供貨時提供下列文件及附件
1.產品合格書；
2.使用說明書；
3.有關電器圖紙；
4.主要元器件的安裝使用說明書；
5.柜門鑰匙，操作手柄及合同單規定的備品備件。
|
