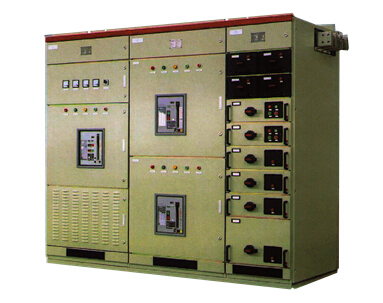

一、用途
MNS低壓抽出式開關柜適用于各種供電及配電的需要，廣泛應用于發電廠、變電站、工礦企業、大樓賓館、高層樓宇、機場、醫院、地下設施、市政建設等領域。
二、主要特點
本產品符合GB7251.1-2005《低壓成套開關設備和控制設備第一部分：型式試驗和部分型式試驗成套設備》、JB/T9661-1999《低壓抽出式成套開關設備》、專業標準ZBK36001及國際標準IEC439-1《低壓成套開關設備和控制設備》標準要求。
1、MNS柜體框架為組合式結構，采用冷軋鍍鋅鋼板或敷鋁鋅鋼板，基本骨架由以E=25mm為模數間隔安裝孔的C型鋼材，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架。
2、柜體結構分隔為三個室：即母線室、抽屜式、電纜室、室于室間用鋼板或高強度阻燃塑料功能版相互隔開，抽屜式間用帶通風孔的金屬板隔離，防止開關元件因故障引起的飛弧或母線與其他線路短路造成的事故。
3、結構設計緊湊：?jiǎn)喂癯閷鲜交灸?shù)為九個饋出單元，每個基本模數單元又可再分成二個或四個饋出回路（單柜最多可達36個抽屜回路），并可任意組合配置；抽屜單元的機械聯鎖機構均符合標準，具有連接、試驗、分離三個明顯狀態指示位，操作安全可靠；采用標準模塊設計：可組成保護、控制、轉換、測量、指示等標準單元，根據要求任意組裝；垂直母線用高絕緣強度阻燃型塑料功能板保護，具有抗故障電弧性能；
4、同一柜體中抽出式和固定式可任意組合安裝；柜體可實現背靠背排列。

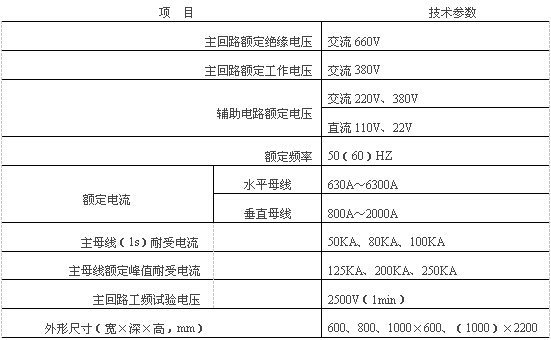

5、MNS結構設計上可滿足各種進出線方案要求，如：上進上出、上進下出、下進上出、下進下出等。三、主要技術參數
四、抽屜分類
以8E（200mm）單元高度為基準，共有五種標準尺寸
8E/4：在8E高度空間組裝4個抽屜單元。
8E/2：在8E高度空間組裝2個抽屜單元。
8E：在8E高度空間組裝1個抽屜單元。
16E:在16E（400mm）高度空間組裝1個抽屜單元。
24E：在24E（600mm）高度空間組裝1個抽屜單元。

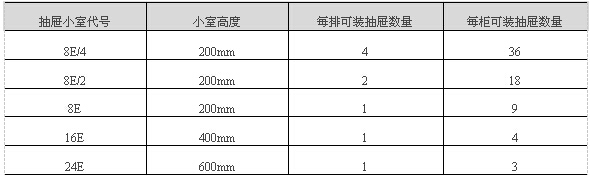

一臺設備能容納的抽屜單元數如下表：
五、抽屜排列組合
在同一開關柜中，功能單元一般排列規律是：小功能單元在上，大功能單元在下。
8E/4抽屜為4個組成一個8E安裝單元，8E/2抽屜為2個組成一個8E/安裝單元，或2個8E/4抽屜+1個8E/2抽屜組合。
一臺開關柜中可布置功能單元的總高度為72E（E=25mm），上述五種規格的抽屜可任意組合，組合后的總高度應滿足72E。
推薦PC方案與MCC方案不配置在一臺柜中，如有必要的話工廠亦能滿足制作。

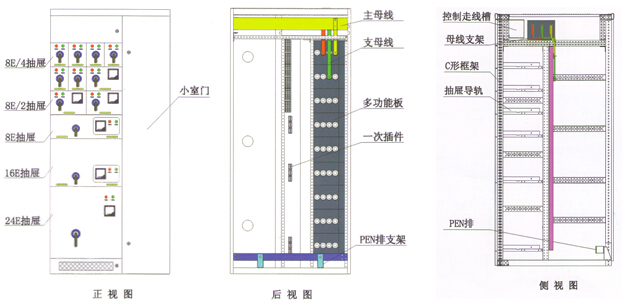

六、柜體結構
注： 8E/4配有16芯的控制端子，8E/2抽屜配有32芯的控制端子（輔助電路）。
|
