一、概述

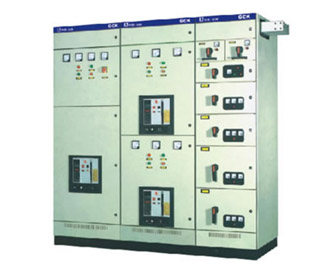

GCK(L)型低壓抽屜式開關柜適合用于額定工作電壓380V，交流三相四線、三相五線系統，作為發電廠、變電站、石油、化工、冶金、輕紡、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。如配以適當?shù)慕涌谶�可以與PC（程序控制器）或微處理器組成供配電自動控制系統。
本產品符合標準：GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC60439-1《低壓成套開關設備和控制設備》。

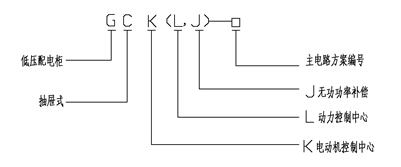

二、型號含義
三、正常使用條件
1、海拔高度：不得超過2000m。
2、環境溫度：-5℃~+40℃；日平均溫度不得高于+35℃。
3、相對濕度：最高溫度為+40℃不超過50%，在較低溫度時允許有較大的相對濕度：如+20℃時為90%。
4、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5、與垂直面傾斜不超過5°。
6、適用于以下溫度的運輸和儲存過程，-25℃~+55℃，在短時間內（不超過24h）不超過+70℃。
7、如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。
四、主要技術參數
1、額定絕緣電壓：660V、1000V;
2、額定工作電壓：380V、660V；
3、輔助電路額定電壓：AC 220V、380V、DC 110V、220V;
4、使用頻率：50HZ~（60）HZ；
5、額定電流：水平母線≤3150A；垂直母線630A、800A、1200A
6、額定短時耐受電流：50、80KA/1s中性母線30KA/1s；
7、額定峰值電流：105KA/0.1s、176KA/0.1s；
8、功能單元（抽屜）分?jǐn)嗄芰Γ?0KA（有效值）。
9、外殼防護等級：IP30、IP40；
10、母線設置：三相四線制、三相五線制。
11、操作方式：就地、遠方、自動。
五、結構特點
GCK、 GCL的基本柜架為組合裝配式結構，采用標準模塊設計：結構緊湊、組裝靈活、分別可組裝成保護，轉換、測控、指示等標準單元，可根據需要任意選用組裝，組成不同方案的框架結構和抽屜單元。
1、柜架
柜架采用C型鋼局部焊接而成，框架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。
1）零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。（模數E=25mm，下同）
2）內部結構件采用鍍鋅處理。
3）柜體頂蓋為可拆卸式，拿掉頂蓋可以很方便的安裝水平母線，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
4）外部經磷化處理；然后采用靜電環氧粉末噴涂。
5）柜架分成母線室、功能單元式、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。
2、功能單元（抽屜部分）
1）功能單元：饋電單元、電動機單元、公用電源單元。
2）抽屜單元高度模數為200mm，分為1/2單元、1單元、2單元、3單元四個尺寸系列。單元回路額定電流630A以下。
3）每臺MCC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屜。
4）隔室的門板由主開關的操作機構與抽屜進行機械聯鎖，主開關在合閘位置時，門板打不開。
5）主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全的進行電氣設備的維修。
6）功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
7）接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性。
8）功能單元隔室采用金屬隔板隔開。
9）隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線。
3、母線系統
1）垂直母線采用聚碳酸酯工程塑料外殼封閉或透明絕緣罩外殼封閉。
2）GCK GCL母線系統采用三相四線制、三相五線制，水平母線裝于柜頂，N線、PE線既可以裝于柜頂，也可以裝于柜下部。

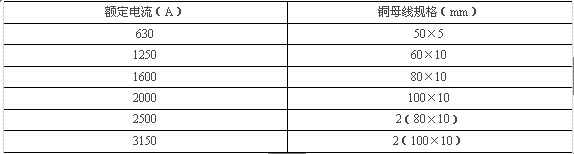

3）三相水平母線采用銅母線，機械強度高、散熱性好。開關設備水平線銅母線排選用（見表1）
六、外形及安裝尺寸
有效安裝高度1800mm。
1、受電柜及母線聯絡柜
柜寬根據開關電流等級及進出線方式分為600、800、1000、1200、（800-400）mm；
柜深為800、1000（推薦用1000mm；上進線上出線柜必須用1000mm）
2、饋電柜
柜寬：600、800mm
柜深：800、1000mm（推薦用1000mm；上出線柜必須用1000mm）
3、電動機控制柜（MCC）
柜寬：600、600+200mm
柜深：800、1000mm（推薦用1000mm；上出線柜必須用1000mm）
功率因數補償柜
柜寬：600（4、6路）、800（8）、1000（10路）mm
柜深：800、1000mm。
|
