一、概述

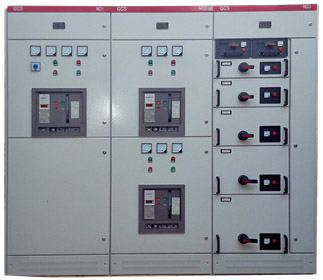

GCS型低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所。作為三相交流頻率為50（60）HZ，額定工作電壓為400V(690V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
本產品符合GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》、IEC60439.1《低壓成套開關設備和控制設備》及ZBK36001低壓抽出式開關設備標準。
防護等級為：IP30、IP40.

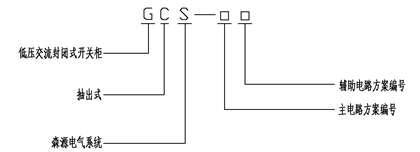

二、產品型號含義
三、正常使用條件
1、周圍空氣溫度：-5℃~40℃；日平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。
2、海拔高度：不得超過2000m。
3、相對濕度：**溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度；如+20℃時為90%，應考慮到由于溫度的變化，可能會偶然產生凝露的影響。
4、安裝斜度不超過5%，且整組柜列相對平整。
5、開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
注：用戶有特殊要求時，可以與本公司協商解決。

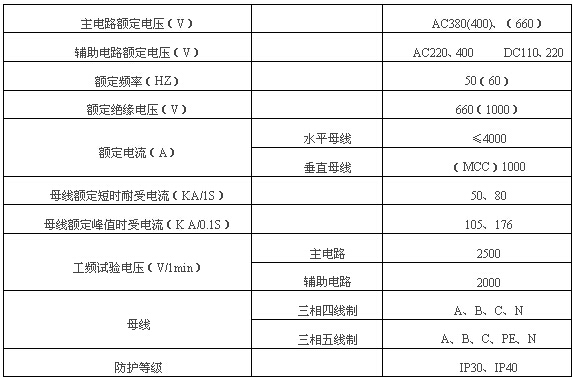

四、主要技術參數
五、產品結構及特點
1、柜架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Ф9.2mm的安裝孔，使得框架組裝靈活方便。
2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
3、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。
4、電纜隔室的設計使電纜上、下進出均十分方便。
5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。
6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。
7、通用柜體的尺寸
六、功能單元
�。�1）抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
�。�2）抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好互換性。
�。�3）每臺MCC柜最多能安裝11個一單元的抽屜或者22個1/2單元的抽屜。
�。�4）抽屜進出線根據電流大小采用不同片數的統一規格片式結構的轉接插件。
�。�5）1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
�。�6）1單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。
�。�7）抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
（8）抽屜單元設有機械聯鎖裝置。抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。
（9）饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安全與維修。電纜隔室有兩個寬度尺寸240mm和440mm可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定。
七、電器元件選擇
�。�1）主開關
630A及以上的電源進線及饋線開關，主選 YCW1系列，也可以用DW40、DW45、NA1系列AE系列、3WE或ME系列，根據用戶需要，也可選用進口的M系列或F系列。
（2）630A以下的饋線和電動機控制用開關，主要選用TG系列、YCM1系列、塑殼開關也可以選用NM1系列、TM30系列塑殼斷路器。
�。�3）交流接觸器，主要選用B系列、CJX系列、LCI系列、3TB系列的接觸器以及與配套的熱繼電器、聯鎖機構。
（4）為提高主電路的動穩定能力，設計了GCS系列專用的CMJ型組合式母線夾和絕緣支件，采用高強度、阻燃型的合成材料熱塑成型，絕緣強度高，自熄性能好，結構獨特，只需調整積木式間塊即可適用不同規格的母線。
�。�5）為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫升降低。
�。�6）如涉及部門根據用戶需要，選用有性能更優良、技術更先進的新型電器元件時，因GCS系列柜，具有良好通用性，不會因更新電器元件，造成制作和安裝方面的困難。
八、訂貨須知（用戶提供以下資料）
1、產品的全型號包括主電路方案號和輔助電路方案號；
2、主電路系統組合順序圖；
3、柜體平面布置圖；
4、輔助電路電氣原理圖；
5、柜內元件器件清單；
6、電路中電壓、電流、時間等整定參數；
7、與產品正常使用不符的其它特殊要求。
九、安裝、使用、維修
1.裝置運抵目的地后，首先應檢查包裝箱是否完整，若裝置不立即安裝，應存放在干燥清潔之處。
2.裝置推薦為離墻安裝式，也可以靠墻安裝，安裝基礎平面要求平整，基礎槽鋼的水平誤差為1/1000，總長偏差±3mm。

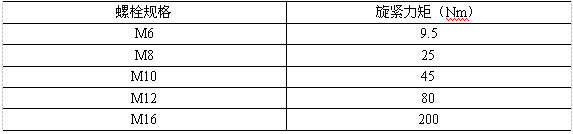

3.所有導電部分的螺栓固定方式推薦使用8.8級和張緊墊圈，其旋緊力矩推薦值見下表：
4.接好電纜后，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。
5.裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗：
�。�1）.檢查裝置內，安裝的電器設備和控制接線是否復核工廠的圖紙要求。
�。�2）.用手動操作各種開關，應操作靈活，無異常和卡軌現象。
�。�3）.檢查機械聯鎖機構，電氣連鎖裝置的動作是否正確可靠，應符合系統要求。
�。�4）.檢查裝置內所安裝的電氣設備接觸是否良好，是否符合該電器本身的技術條件。
�。�5）.檢查裝置內部有無異物及各部件的安裝螺釘是否有松動現象。
|
