一、產品簡介
GGD型交流低壓配電柜是能源部根據廣大電力用戶及設計部門要求，本著**、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

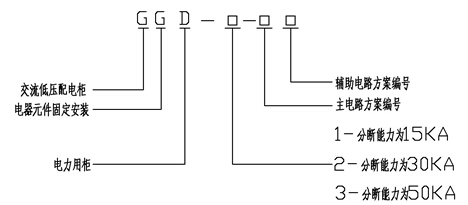

二、產品型號含義
三、用途
GGD交流低壓配電柜適用于各種供電及配電的需要，能廣泛應用發電廠、變電站及工程建筑、高層樓宇、機場、醫院、地下設施、工礦企業等各種低壓配電系統。
四、使用條件
本設備屬戶內裝置，適用于下列工作條件：
周圍空氣溫度：不高于40℃，不低于-5℃，日平均溫度不高于+35℃。
相對濕度：在**溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度。例如：+20℃為90%。
海拔高度：不大于2000m。
設備適用以下溫度及運輸和存儲：-25℃～+55℃的范圍之間，在短時間內（不超過24小時）可達+70℃。
當超過上述條件環境時，請與制造廠協商解決。

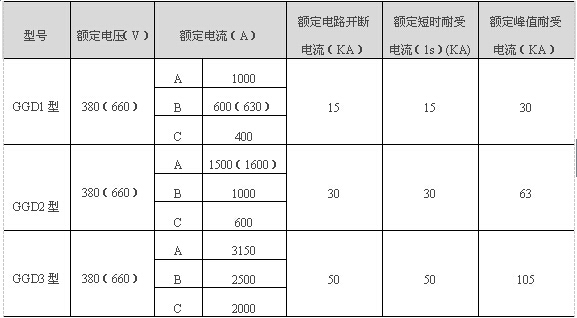

五、主要技術參數
六、電器元件選擇
GGD柜主要采用國內外，已能批量生產先進的電器元件。如HSW1、HSM1及ABB、施耐德等元件。
HD13BX和HS13BX型旋轉操作式刀開關是MLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，是一種新型的電器元件。
為進一步提高主電路的動穩定性，NLS設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。主母線采用銅牌母線，母線的搭接面采用搪錫處理。母線夾由高強度、高阻燃型材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
七、柜體尺寸
|
