一、概述
XGN15-12箱型交流金屬封閉環網柜（以下簡稱環網柜）采用國產的FLN36-12D/T630-20或FLN48-12D/T630-20型六氟化硫負荷開關以及ABB公司的SFG型六氟化硫負荷開關或施耐德公司的SC6性負荷開關。
根據所配元件的不同可分為XGN15-12(F)型和XGN15-12(F、R)型兩種。XGN15-12(F)型柜配裝負荷開關，一般用作進線，XGN15-12(F、R)型柜配裝負荷開關和限流熔斷器組合，由負荷開關承擔開斷關合負荷電流，而由限流熔斷器承擔開關較大的過載電流和短路電流，一般用作出線。
二、主要用途及使用范圍
該柜適用于交流50HZ、12KV的電力系統，廣泛應用于工業及民用電纜環網及用電終端，作為電流的接受和分配之用。操作方式有手動、電動兩種。
適用于城市居民區配電，小型二次配電站、小型開閉所、工礦企業、商場、機場、地鐵、發電機、醫院、體育場、鐵路、隧道等。

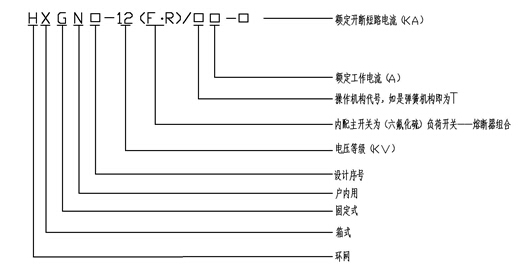

三、型號含義

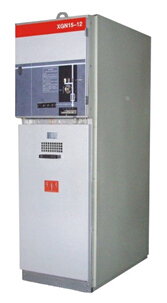

四、總體結構
◇環網柜由箱體、負荷開關、接地開關、母線及其它電器元器件和輔助元件組成，負荷開關布置在箱體的中上部，外殼用敷鋁鋅鋼板折彎組裝而成。
◇環網柜的正面配有SF6氣體壓力表，以便監視負荷開關內部氣體壓力變化。本產品新使用時SF6額定氣體壓力為0.04MPa(表壓)。
◇環網柜的機構箱體面板上裝有一觀察孔，可以通過FLJN-10（SF6）負荷開關裝置的光學系統，清晰地看到負荷開關動觸頭的位置狀態，確保了操作人員的安全要求。
◇環網柜三相排列按縱向布置，柜體之間的三相母線連接較為方便。選配電動操作機構、PT、CT、RTU和通信裝置后可實現配電自動化功能。
◇儀表室位于環網柜的前上部，室內可裝設電流表、電壓表、轉換開關、指示燈等元件，在儀表室底部可裝設輔助回路的端子排等。
五、使用環境條件
海拔高度：≤2000m；
周圍環境溫度：-40℃~+40℃；
周圍相對濕度：日平均值≤95%，月平均值≤90%；
周圍空氣沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染；無經常性的劇烈震動。
注：當使用條件超過本條件時，請與制造廠家協商。
|
