一、概述
HXGN17-12系列箱型固定式交流金屬封閉開關設備（以下簡稱環網柜），適用  于額定電壓3.6- 12kV、額定頻率50Hz的戶內交流高壓成套裝置。符合國家標準GB3906-91《3-35kV戶內交流金屬封閉開關設備》、國際電工委員會IEC-298《交流金屬封閉開關設備和控制設備》標準。 1、結構性能特點
�。�1）環網柜采用8MF型材組裝，全構架安裝模數孔 E=20mm。
（2）環網柜內配FZN25-12型真空負荷開關或FZRN25-12型熔斷器組合電器，或者FN12-12RD型戶內壓氣式高壓負荷開關，該型電器帶有真空負荷開關（壓氣式高壓負荷開關）、接地開關，且隔離開關及接地開關均有明顯斷口。
�。�3）真空負荷開關（壓氣式高壓負荷開關）、接地開關、柜門具有完善可靠的機械聯動、聯鎖裝置，能有效防止誤操作，并確保安全維護。
�。�4）可手動、電動操作。
�。�5）計量柜的柜門、儀表門設有鉛封銷子。
（6）熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效保護電器設備。
（7）環網柜采用正面操作，可靠墻安裝。
2、“五防”閉鎖功能
聯鎖機構：環網柜內的負荷開關、接地開關、前門板之間設有聯鎖裝置，它們之間的操作關系如下：
a、負荷開關合閘時，接地開關無法合閘，前門板無法打開；
b、負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門板可以打開；
c、接地開關合閘時，負荷開關無法合閘，前門板可以打開；
d、接地開關分閘時，負荷開關可以分、合閘，前門板無法打開；
e、電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門板，使其無法打開(除用專用鑰匙緊急解鎖外)。
本產品采用戶內交流高壓負荷開關—熔斷器組合電器、主要用于三相交流環網、終端配電網和工業用電設備，作為接受和分配之用。也適用于箱式變電站之用。

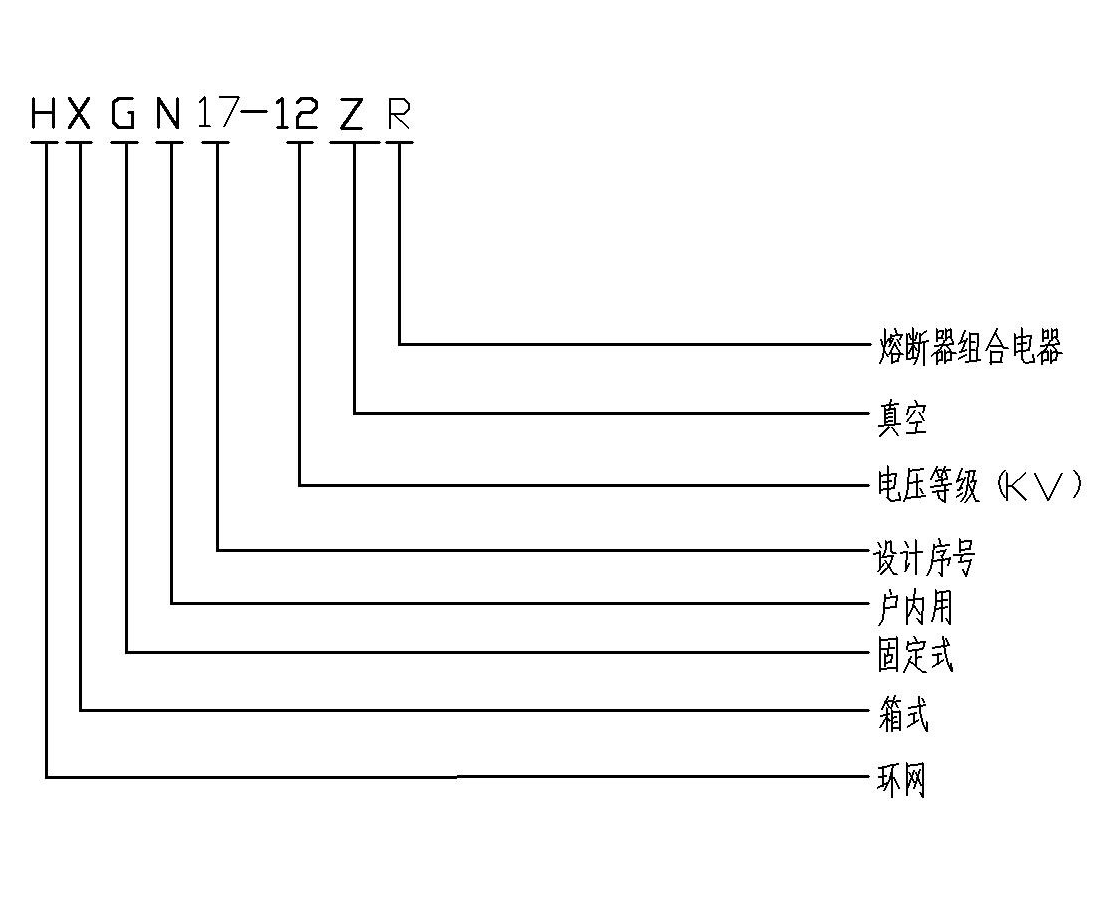

二、型號含義
三、結構
按負荷開關安裝方式不同可分為側裝環網柜和正裝環網柜。
1、側裝環網柜的結構：側裝環網柜由電器元件、柜體及聯鎖機構組成。
1.1、電器元件：電器元件主要有帶側面機構的FN12-12負荷開關或FZN25真空負荷開關，電流互感器，電壓互感器，高壓帶電顯示器等組成，并且全部固定在柜體上。
1.2、柜體：側裝環網柜的柜體采用全組裝結構，由骨架、頂板、門板、側封板等組成封閉結構，骨架、頂板面板及側封一般由鋼板或敷鋁鋅板折彎而成。
2、正裝環網柜的結構：正裝環網柜由電器元件、柜體及聯鎖機構組成。
2.1、電器元件：電器元件主要由無側面操作機構的FZN21-12型負荷開關，電流互感器，電壓互感器，高壓帶電顯示等組成。
2.2、柜體：正裝環網柜的柜體采用全組裝結構側封板以及操動機構等組成。
FKN12-12/FKRN12-12D FZN25-12/FZRN25-12D JN15-12
戶內高壓壓氣式負荷開關/熔斷器組合電器 戶內高壓真空負荷開關/熔斷器組合電器 型戶內高壓接地開關
|
